Циклон ЦН-15-900

Применение циклонов ЦН-15-900

Циклоны ЦН-15-900 используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН-15-900 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Также циклоны типа ЦН используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности. Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН-15-900 не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Конструкция циклонов ЦН-15-900

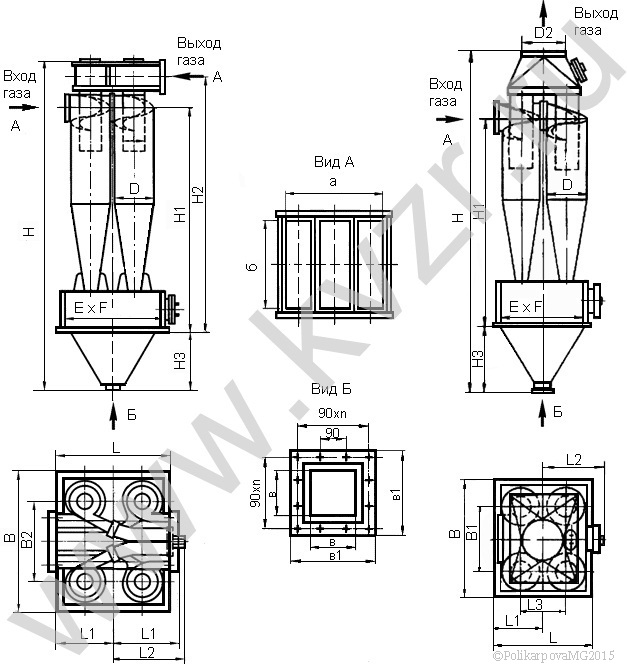

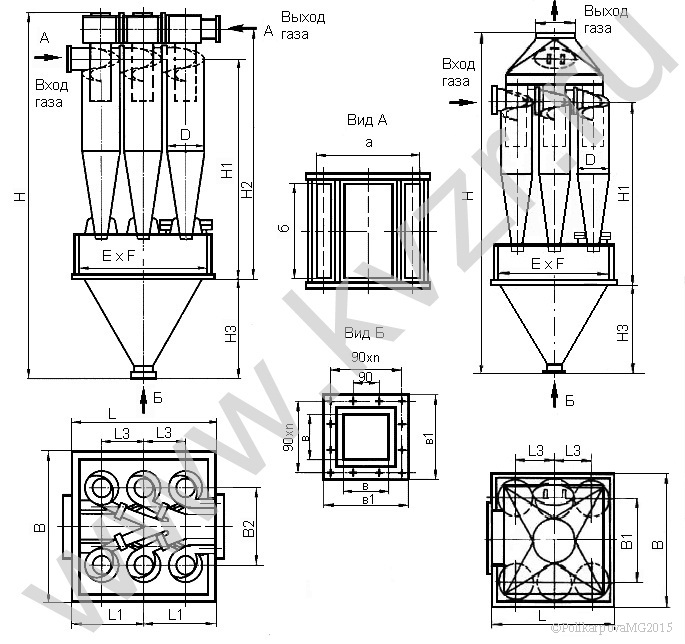

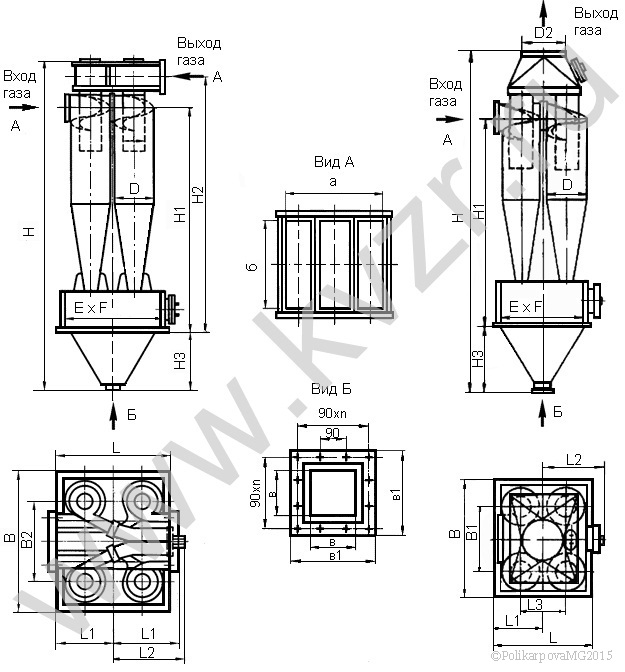

Исходя из производительности по газу и условий применения циклонов пылеуловители изготавливают одиночного исполнения (внутренний диаметр ЦН-15-900 составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН-15 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН 15 бывают с камерой очищенного газа (циклон с видом "улитки" или с видом сборника), а одиночные циклоны существуют только в форме "улитки".

Бункеры циклонов ЦН-15 делаются в форме пирамиды.

Во время работы циклонов ЦН-15-900 должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

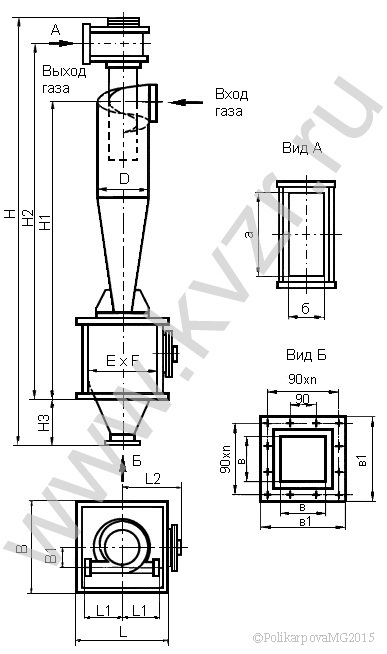

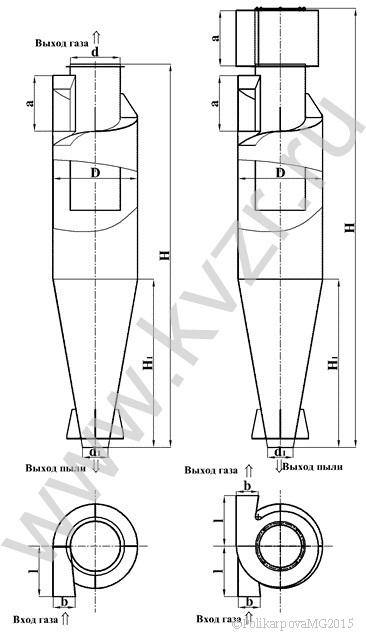

Конфигурация циклона ЦН-15-900 рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 выпускается с улиткой на выходе очищенного воздуха или зонтом.

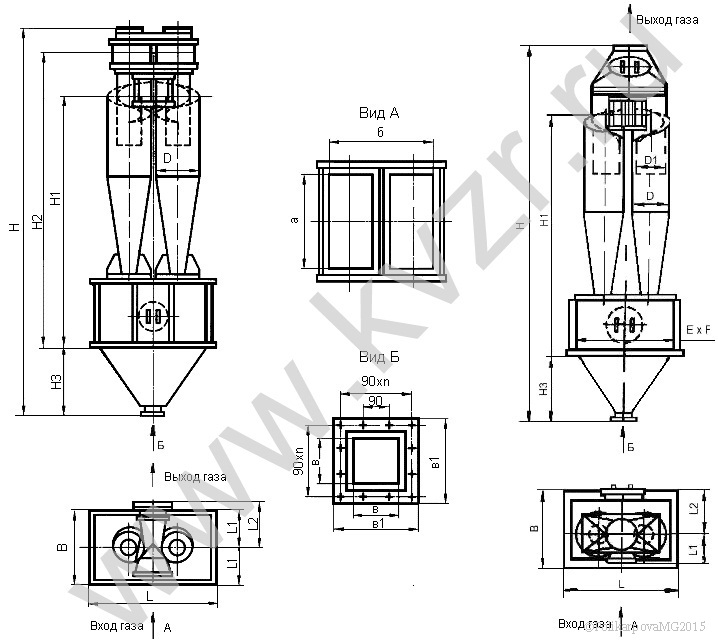

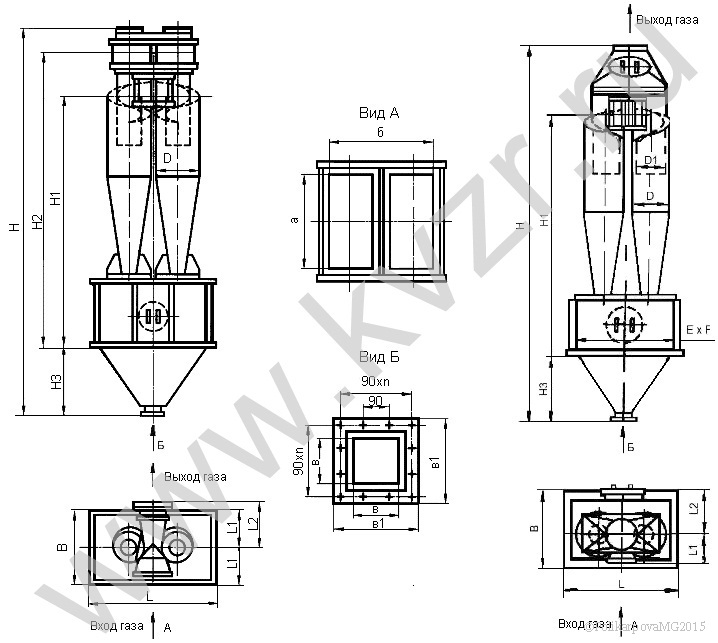

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона D мм.

Рекомендации по использованию циклонов типа ЦН-15-900

Для увеличения срока эксплуатации циклонов ЦН-15-900, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов.

При использовании циклонов ЦН-15-900 должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

Условное обозначение циклонов ЦН-15-900

Ц - обозначение циклона

Н - обозначение конструкции НИИОгаза

15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)

цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе

У - камера очищенного газа - "улитка"

С - камера очищенного газа - сборника

П - пирамидальная форма бункера

Основные параметры циклонов ЦН-15-900

• Температура очищаемого газа, °С не более 400
• Давление (разрежение), кПа (кгс/м2) не более 5 (500)
• Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000

для среднеслипающихся пылей 250

• Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;

со сборником - 182;

для одиночных циклонов - 147.

Купить циклоны ЦН-15-900

Для того, что бы купить циклоны ЦН-15-900 вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ он-лайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
