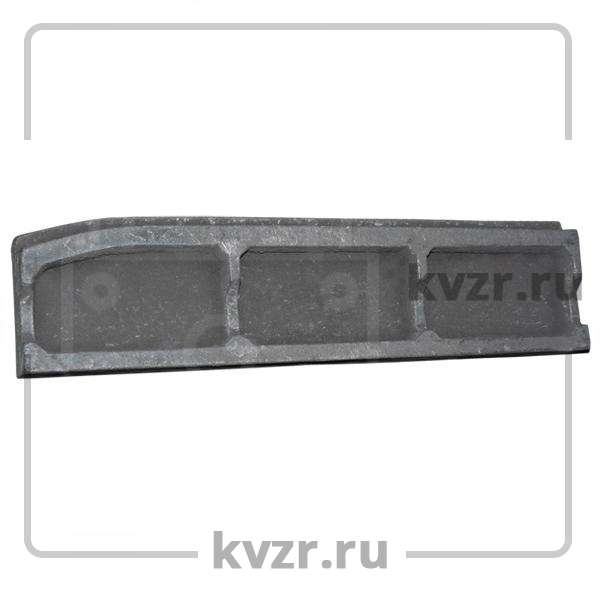

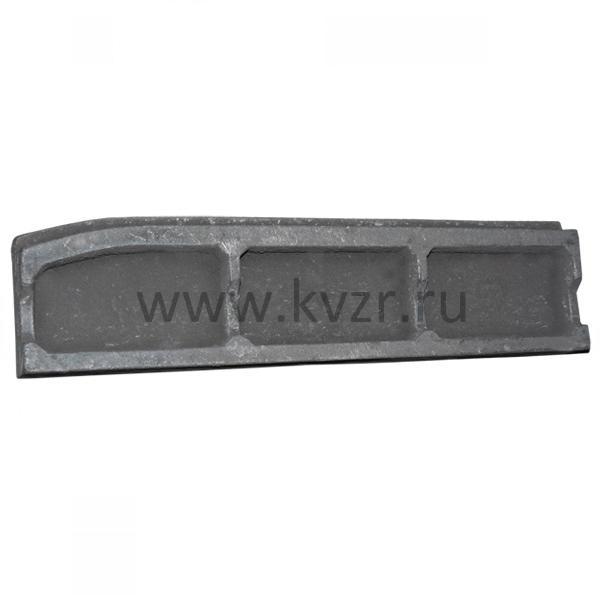

Уплотнение левое 00.1629.016 (Т 15.01.002)

Уплотнение левое 00.1629.016 (Т 15.01.002)

Уплотнение левое 00.1629.016 (Т 15.01.002)топки ТЧЗМ чертеж (схема)

Обозначение в номенклатуре ОАО "Бийский котельный завод" (ОАО БИКЗ) - уплотнение левое 00.1629.016

Обозначение в номенклатуре ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ) - уплотнение левое Т 15.01.002

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа. Оно состоит из стальных ведущих цепей, в которых закреплены держатели колосников. Колосники вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки. Колосники заменяются без разборки полотна. Верхняя ветвь полотна катится по настилу рамы с помощью роликов, а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5-7 %.

Валы устанавливаются в пазах боковых щек рамы на подшипниках качения. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки. Задний вал имеет шкивы и служит опорой колосникового полотна в хвостовой части топки. Рама цепной решетки представляет собой цельносварную конструкцию и поставляется потребителю в собранном виде с задним валом и системой удаления провала.

При монтаже рама устанавливается на заливаемые в бетонный фундамент башмаки и имеет свободное тепловое расширение в продольном (от фронта) и поперечном (от привода) направлениях. На переднем башмаке со стороны привода рама жестко крепится болтами. Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный поперечными балками па отдельные зоны. В передней и задней частях дутьевого короба, а также между зонами смонтированы уплотнения, препятствующие перетечке воздуха. На подводящих патрубках устанавливаются клапаны, при помощи которых можно регулировать количество воздуха отдельно по каждой зоне.

Воздух подводится под решетку с одной стороны. Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения. Провалившаяся через полотно мелочь транспортируется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна и далее в систему шлакоудаления. Чтобы исключить утечку воздуха из-под решетки, выпускные отверстия перекрываются специальными заслонками.

Привод шнеков во вращение производится мотор-редуктором через цепные передачи. Передняя часть рамы закрыта предтопком, футерованным изнутри огнеупорным кирпичом, подвесной свод выполнен из кирпичей, которые продольными пазами опираются на чугунные балки таврового сечения, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом.

Полотно колосниковое топки ТЧЗМ

Купить уплотнение левое 00.1629.016 (Т 15.01.002)

Для того чтобы купить уплотнение левое 00.1629.016 (Т 15.01.002) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
