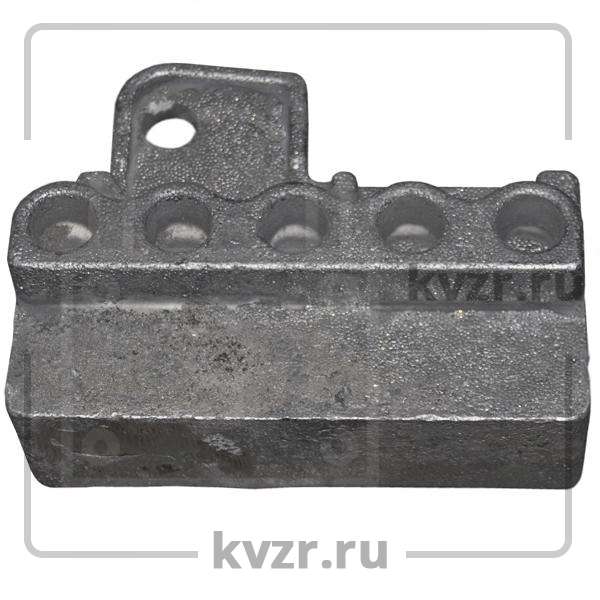

Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002)

Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002)

Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) топки ТЧЗМ чертеж (схема)

Номер чертежа ОАО "Бийский котельный завод" (ОАО БИКЗ)

00.7003.004 держатель левый (5 отверстий)

Номер чертежа ОАО "Кусинский литейно-машиностроительный завод" (ОАО КЛМЗ)

Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002), количество штук на топку

В топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.

Колосниковое полотно ТЧЗМ состоит из стальных ведущих цепей в которых закреплены держатели колосников с 5 отверстиями:

• держатель левый 00.7003.004 (Т 220.13.002)
• держатель правый 00.7003.005 (Т 220.13.003)
• держатель средний 00.7003.006 (Т 220.13.004)

Колосники узкие 00.1603.056 (6.30.26), колосники 00.1603.038 (Т 220.13.001), колосники шлакосниматели 00.1602.010 (Т 22.00.007 А) вставляются в держатели таким образом, что с целью очистки от шлака поворачиваются при движении полотна вокруг ведущей звездочки.

Колосники топки ТЧЗМ заменяются без разборки полотна.

Верхняя ветвь полотна катится по настилу рамы с помощью валиков (роликов) 00.4609.003 (6.30.25), валиков соединительных 00.4105.013 (401.4.05), а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5-7 %.

Валы вал передний в сборе 00.9459.015 (Т 82.06.000) и вал задний в сборе 00.9459.014 (Т 298.01.090) устанавливаются в пазах боковых щек рамы на подшипниках качения. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки 00.5701.015 (Т 9.02.002). Задний вал имеет шкивы боковые 00.5645.052 (Т 220.04.005) и служит опорой колосникового полотна в хвостовой части топки ТЧЗМ.

Полотно колосниковое топки ТЧЗМ

Механические топки ТЧЗМ применяются с следующими типами котлов:

• котел КЕ -25-14 (24) С (Е 25/14 Р);
• котел КЕ -25-24 (Е 25/24 Р);
• котел КВТС 10;
• котел КВТС 20;
• котел КВТС 30.

Купить держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002)

Для того чтобы купить держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
