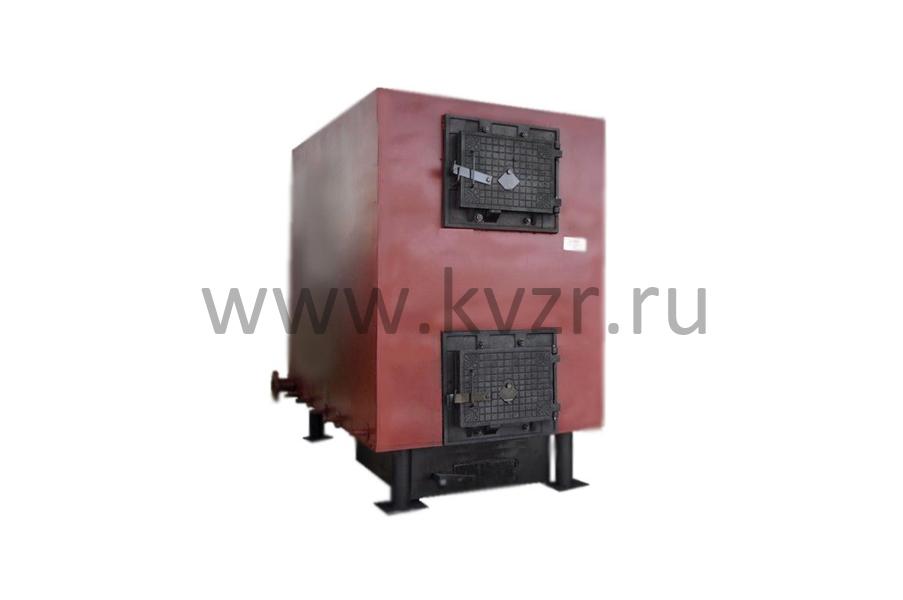

Водогрейный котел 400 КВт

Водогрейные котлы мощностью 400 КВт выполняются на различных видах топлива, в зависимости от этого имеют различное конструктивное исполнение и топочную камеру.

Котельный завод "РЭП" осуществляет производство котлов 400 кВт на всех видах топлива:

• твердотопливный  - котел КВр 0,4;
• дровяной  - котел КВр 0,4 КД;
• угольный на самотяге котел КВ 0,4.
• газовый - котел КВа 0,4 ГН/ГСН;
• жидкотопливный  - котел КВа 0,4 ЛЖ;
• мазутный - котел КВа 0,4 М.

Технические характеристики водогрейного котла 400 КВт:

• мощность - 400 КВт / 0,4 МВт / 0,34 ГКал;
• температура на выходе из котла 95 -115 °С;
• давление теплоносителя до 0,6 МПа;
• отапливаемая площадь от 4000 м2;
• отапливаемый объем от 12000 м3. Вы можете проверить точную потребность в кВт для вашего объема с учетом региона и зимней температуры в нашем калькуляторе подбора котла;
• циркуляция принудительная;
• требуемый расход воды через котел - 16 м3/час.

Устройство водогрейных котлов 400 Квт в зависимости от вида топлива

В зависимости от вида сжигаемого топлива водогрейные котлы имеют различноую конструкцию и устройство, но есть и общие принцыпы их компоновки, к ним относятся:

Водогрейные котлы 400 КВт на всех видах топлива гладкотрубные. Котельный блок состоит из топочной камеры и конвективного двухходового блока. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. В котле предусмотрены люки для чистки и обслуживания трубной системы. Циркуляция воды в котлах организована по многоходовой схеме. Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками. Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями. Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей.

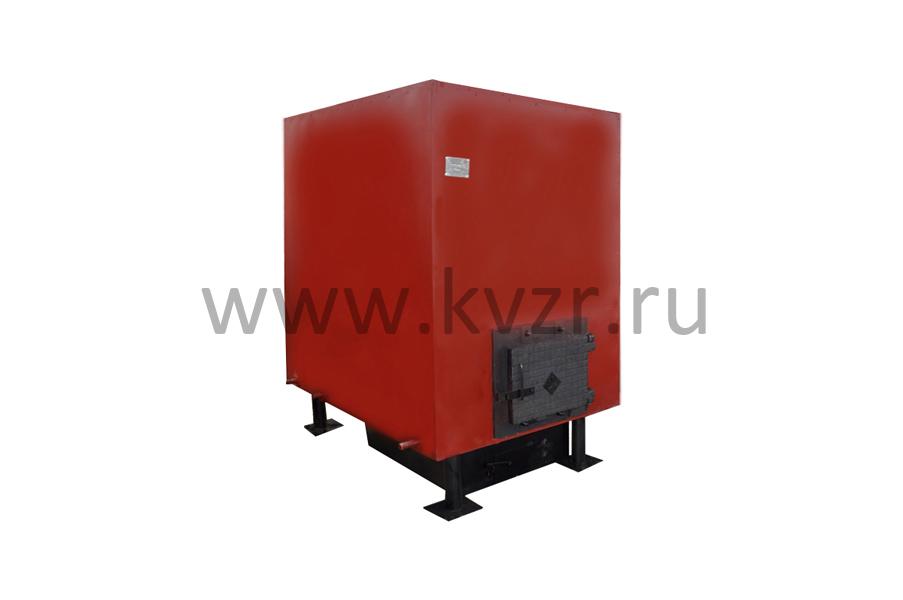

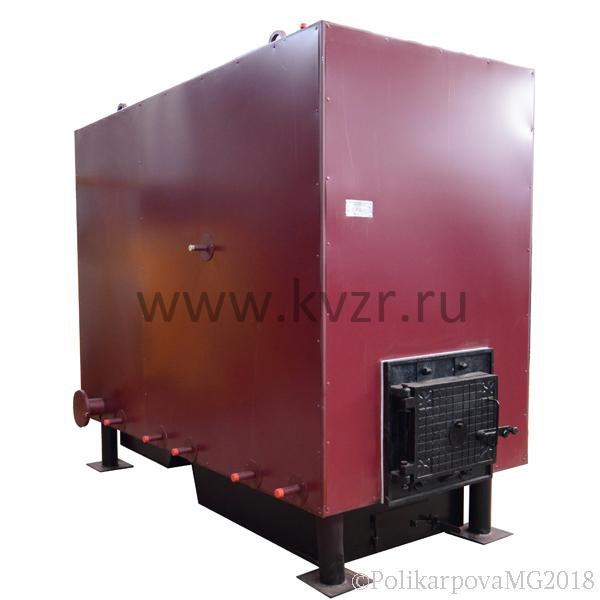

Твердотопливный котел (уголь, дрова)

Водогрейный котел 400 КВт имеет слоевую топку и дверку для ручной загрузки топлива и обслуживания процесса горения. Трубная система котла состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Проем для подачи топлива выполнен на фронтовой панели. Устройство котла обеспечивает максимальную монтажную готовность. Монтаж заключается в установке котельного блока на ровную поверхность пола, подключение теплоносителя и подсоединения газохода.

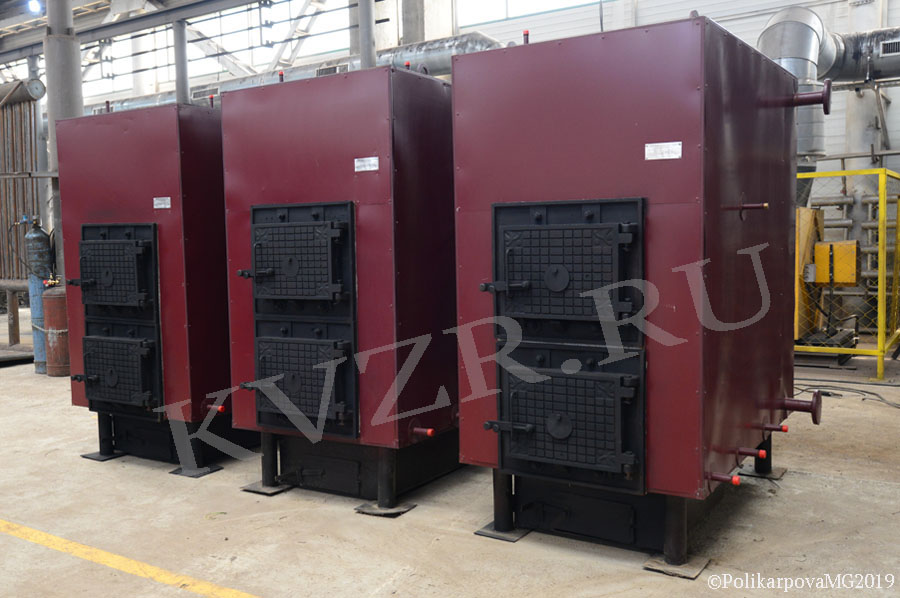

На фронте котла располагается топочная загрузочная дверка. При применении котла для сжигания дров и брикетированных древесных отходов, на фронте котла для удобства обслуживания выполняется две топочные загрузочные дверки.

Загрузка угля осуществляется с фронта водогрейного котла через топочную дверь вручную. Распределение угля по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм (2 – 3 диаметра среднефракционного куска топлива). При работе на дровах и брикетированных древесных отходах загрузка топлива осуществляется с фронта котла через верхнюю и нижнюю топочные дверцы, вручную. Распределение топлива, при сжигании мелкофракционных древесных отходов, по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм, загрузка крупных дров и брикетированных древесных отходов по высоте допускается до нижней кромки проема верхней загрузочной дверки.

Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла. После выхода газов из котла, по газоходам котельной они двигаются в дымовую трубу и далее в атмосферу. Есть определенные требования к устройству дымовой трубы по сечению и высоте. Диаметр дымовой трубы должен обеспечивать свободный проход всего объема дымовых газов, а высота должна быть достаточной для образования тяги и рассеивания образующихся в процессе сжигания топлива вредных веществ. Расчет требуемой дымовой трубы проводят специалисты нашего завода.

Модели твердотопливных котлов мощностью 400 КВт производства Котельный завод "РЭП" имеют компактные размеры и легко размещаются в отопительных котельных.

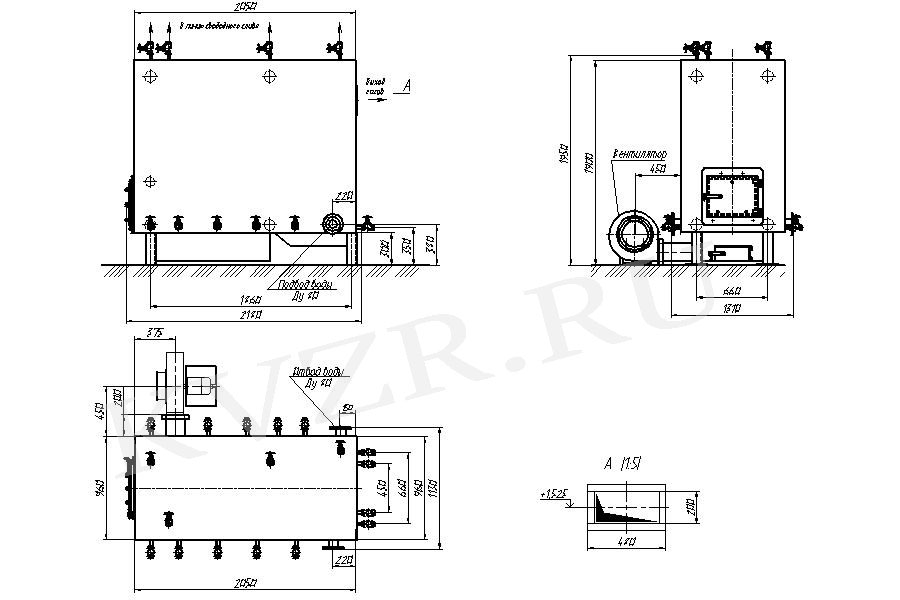

Водогрейный котел 400 КВт на угле. Схема

Водогрейный котел 400 кВт на дровах. Схема

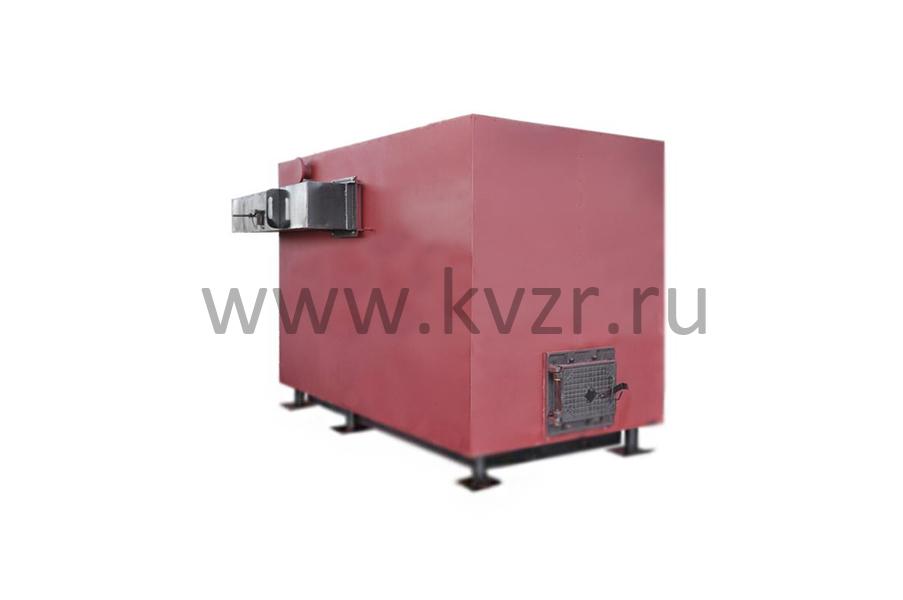

Газовый водогрейный котел 400 КВт

Газовый котел 400 КВт производство Котельный завод РЭП также выполнятся гладкотрубным. Топочная камера располагается снизу, сверху размещаются конвективные пакеты. Блок котла выполняется газоплотным, обшивается теплоизоляцией и стальным листом. В котле обязательно присутствует взрывной клапан для обеспечения безопасности котла. На фронте котла выполняется отверстие под амбразуру горелки. Горелки, с которыми могут работать котлы КВа - импортные и отечественные.

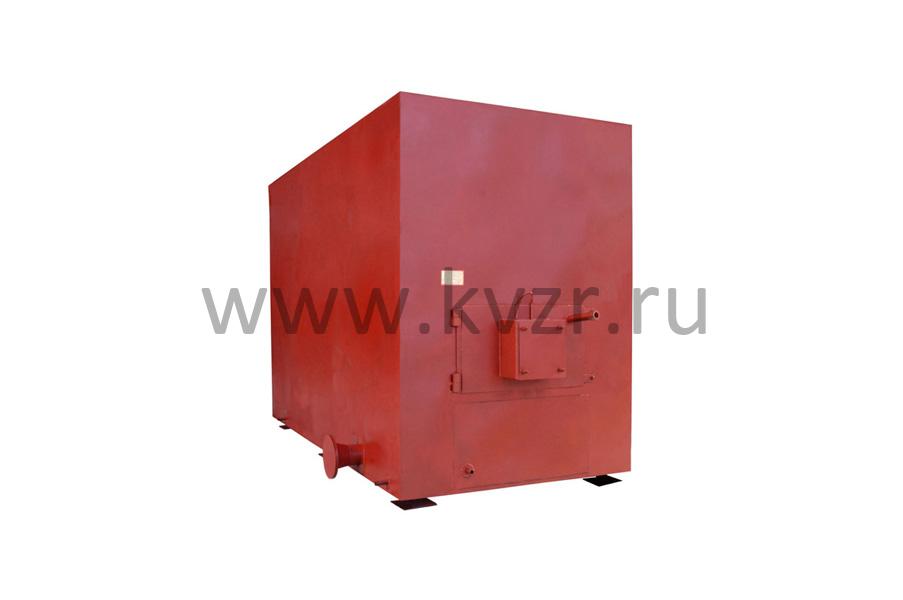

Котел 400 кВТ газовый

Схема газового котла 400 КВт

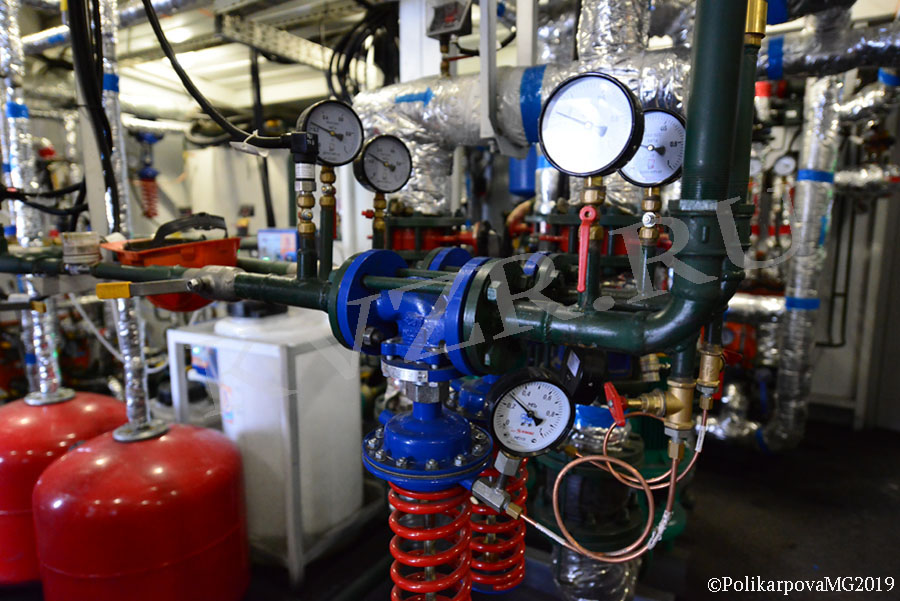

Подключение водогрейного котла 400 КВт

• типовыми схемами;
• инструкцией по эксплуатации котла;
• «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)»;
• СП 89.13330.2012 " Котельные установки. Актуализированная редакция СНиП II-35-76";
• «Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)».

Схема подключения для водогрейного котла 400 КВт на твердом топливе (типовая)

• К1.   - водогрейный котел 400 КВт
• К1.1 - вентилятор дутьевой
• К2    - насос циркуляционный тепловой сети
• К3    - насос подпиточный тепловой сети
• К4    - бак запаса воды
• К5    - бак расширительный мембранный
• К6    - золоуловитель (устанавливается по необходимости)
• К7    - дымосос
• К8    - дымовая труба

* пунктиром показан резервное оборудование, в случае его размещения

Газовый водогрейный котел 400 КВт подключается согласно проекту, выполняемому специализированной организацией. Ввод газового котла в эксплуатацию производится после получения разрешения на ввод в эксплуатацию Ростехнадзора.
