Котел 1,86

Котел 1,86

Водогрейный твердотопливный отопительный котел 1,86 МВт- это высокое КПД, оптимальная конструкция, компактные размеры, надежность, удобство в эскплуатации, низкие цены, всегда в наличии на складе.

Котел 1,86 (КВр-1,86, КВм-1,86) мощностью 1,86 МВт, предназначен для получения горячей воды номинальной температурой на выходе из котла 95 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения.

В конструкции котла 1,86 заложено:

• КПД свыше 80 %, минимальный расход топлива
• компактные размеры
• быстрый выход на номинальную мощность - 2-4 часа
• запас по мощности 15 %, сверх номинальной
• минимальные требования к качеству питательной воды
• удобные люки для очистки поверхностей нагрева
• заводская гарантия 2 отопительных сезона

Котел 1,86 МВт имеет систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция котла 1,86 гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котел 1,86 с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Котел 1,86 МВт изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Котел 1,86 МВт конструктивно выполнен двухблочным – блок котла и топочное устройство - колосниковая решетка с опрокидывающимися колосниками в комплекте с механическим забрасывателем; либо топка прямого хода ТЛПх; либо топка с шурующей планкой ТШПМ.

Котел 1,86 (КВм-1,86) работает с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.

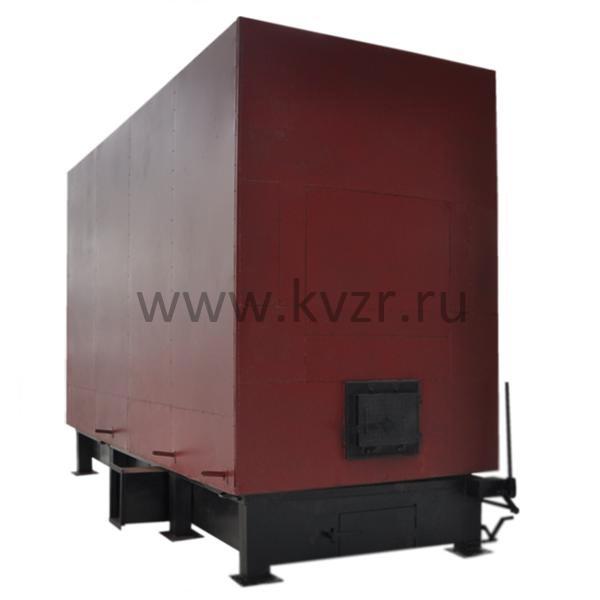

Блок котла КВ-1,86 (КВм-1,86) представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера котлов состоит из труб Ø 57x3,0 мм. Конвективная поверхность нагрева состоит из пакетов змеевиковой формы выполненных из труб Ø 32x3,0 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла.

Котлы КВр-1,86, КВм-1,86 имеют два варианта поставки:

• блок котла в обшивке и изоляции;
• блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Котел 1,86 с ручной топкой. Конструкция водогрейных котлов с ручной топкой выполнена двухблочной – блок котла и ручная топка (колосники чугунные либо топка с радиальной воздухораспределяющей решеткой РВР). Топливо забрасывают равномерным слоем на колосники или РВР через загрузочное окно, закрывающееся топочной дверцей. Выгруз шлака также производят через топочную дверцу.

Котел 1,86 с ручной топкой с поворотными колосниками РПК. Котел с ручной топкой с опрокидывающими колосниками с задним либо предним выгрузом шлака. Конструкция данных котлов выполнена двухблочной; блок котла и ручная топка с опрокидывающимися колосниками РТОК. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

Котел 1,86 МВт под забрасыватель ЗП-400 с поворотными колосниками РПК поставляется двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подает скребковый транспортер топливоподачи или ленточный транспортер топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения.

Котел 1,86 (КВм-1,86) с топкой ТШПМ-2,0 устроен следующим образом. С фронта блока котла устанавливается топка; блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке.

Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

Котел КВ 1,86 (КВм-1,86) с топкой ТЛПХ-1,1/3,0, принцип работы следующий. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм. Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи.

Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

В случае необходимости сжигания резервного топлива дров, в базовой модели котла 1,86 устанавливается вторая топочная дверь.

Транспортирование котлов КВ-1,86 может осуществляться автотранспортом и ж/д полувагонами. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Комплект поставки водогрейных котлов КВ-1.86

Котел стальной водогрейный КВ-1,86 поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы КВ-1,86 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел КВ-1,86 работает с ДН 8 с дв. 15/1500 при сжигании каменного и бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,6 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел КВ-1,86 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Котел 1,86 МВт (КВр-1,86 К, КВм-1,86 ШП/ТЛПХ). Технические характеристики.

Обозначение котла в соответствии с ГОСТ 30735-2001 - Котел 1,86 К, Котел 1,86 КБ, Котел 1,86 ШП.

Котел 1,86 с колосниковой решеткой (КВр-1,86 К). Схема.

Котел 1,86 с механической топкой ТШПМ-2,0 (КВм-1,86 ШП). Схема.

Котел 1,86 с ЗП-РПК (КВм-1,86 ЗП). Схема.

Котел 1,86 с механической топкой ТЛПХ-1,1/3,0 (КВм-1,86 ТЛПХ). Схема.

Купить котел 1,86

Для того что бы купить котел 1,86 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либ оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
