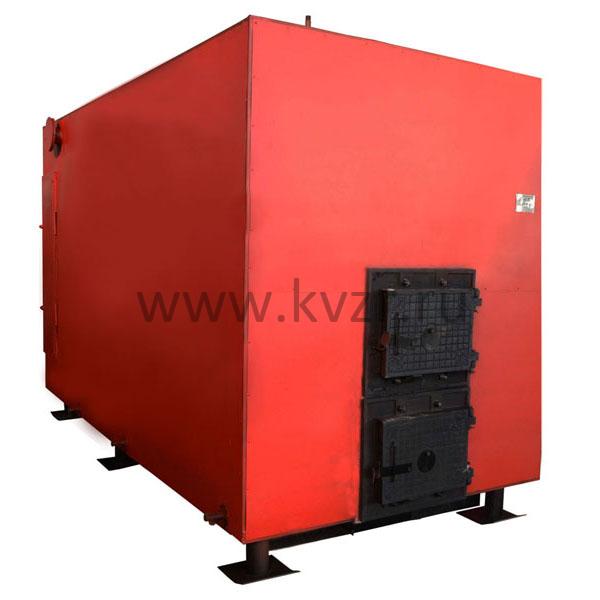

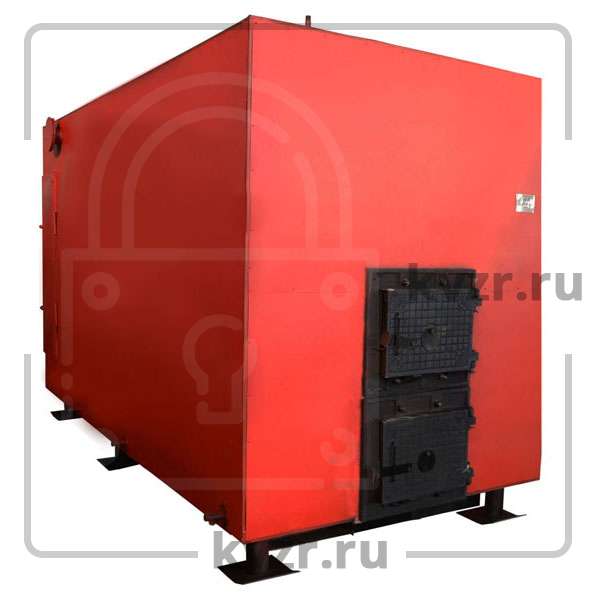

Водогрейный твердотопливный котел КВ 4,0 мощностью 4,0 МВт (3,44 Гкал) предназначен для получения горячей воды номинальной температурой на выходе из котла 95 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Данный водогрейный котел предназначен для работы в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный/бурый уголь.

В конструкции котла КВм-4,0 (КВм-3,44) заложено:

• КПД свыше 80 %, минимальный расход топлива
• компактные размеры
• быстрый выход на номинальную мощность - 2-4 часа
• запас по мощности 15 %, сверх номинальной
• минимальные требования к качеству питательной воды
• удобные люки для очистки поверхностей нагрева
• заводская гарантия 2 отопительных сезона

Водогрейный котел 4,0 с ЗП и топкой РПК (КВм-4,0 МВт ЗП с РПК, КВм-3,44 Гкал ЗП с РПК). Схема.

Котел 4,0 с механической топкой ТЛПх-1,87/3,0 (КВм-4,0 (МВт) ТЛПХ, КВм-3,44 (Гкал) ТЛПх). Схема.

Котел 4,0 с механической топкой ТЛЗМ-1,87/3,0 (КВм-4,0 (МВт) ТЛЗМ, КВм-3,44 (Гкал) ТЛЗМ). Схема.

Котел 4,0 с механической топкой ТЛЗМ-2,7/3,0 (КВм-4,0 (МВт) ТЛЗМ, КВм-3,44 (Гкал) ТЛЗМ. Схема.

Водогрейный котел 4,0 МВт конструктивно выполняется двухблочным – блок котла и топочное устройство - колосниковая решетка с опрокидывающимися колосниками в комплекте с механическим забрасывателем ЗП; либо топка прямого хода ТЛПх; либо топка обратного хода ТЛЗМ в комплекте с пневмомеханическим забрасывателем ЗП-400. Водогрейный котел КВ 4,0 работает с уравновешенной тягой, которую обеспечивает дутьевой вентилятор и дымосос.

Блок котла 4,0 (КВм-3,44) представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую компоновку. Топочная камера котлов состоит из труб Ø 57x3,0 мм. Конвективная поверхность нагрева состоит из пакетов змеевиковой формы выполненных из труб Ø 32x3,0 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части проходят два хода и выходят через газоход в верхней части задней стенки котла.

Котел КВм-4,0 имеет два варианта поставки:

• блок котла в обшивке и изоляции;
• блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Водогрейный котел КВ 4,0 (КВм-4,0) под забрасыватель ЗП-400 поставляется двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подает скребковый транспортер топливоподачи или ленточный транспортер топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

Принцип работы водогрейного котла КВм 4,0 МВт с топкой ТЛПХ 1,87/3,0 следующий. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм.

Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

При поставке котла КВм 4,0 (КВм-4,0) с топкой ТЛЗМ с пневмомеханическим забрасывателем ЗП-400 блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер забрасывателя ЗП-400 подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Существует две модификации котла КВм-4,0 с топкой ТЛЗМ, котельный блок устанавливаемый на топку ТЛЗМ-1,87/3,0 и на топку ТЛЗМ- 2,7/3,0. Котел 4,0 под топку ТЛЗМ-2,7/3,0 спроектирован для реконструкции котельных с водогрейными котлами типа ДКВР и КЕ, работающих в водогрейных режимах. При установке даной модели водогрейного котла 4,0 производятся минимальные измениения в строительных сооружениях, фунтаментах и системах топливоподачи и шлакоудаления существующей котельной. Пример проекта реконструкции котельной.

Транспортирование котлов КВ-4,0 может осуществляться автотранспортом и ж/д полувагонами. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Комплект поставки водогрейных котлов 4,0

Котел стальной водогрейный КВм 4.0 поставляется готовым блоком в обшивке с чугунной топочной дверкой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы 4.0 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация

Автоматика водогрейного котла - подбирается по техзаданию.

Твердотопливный котел 4,0 работает с ДН 9 с дв. 15/1500 при сжигании каменного и дымососом ДН 10 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

Для обеспечения циркуляции воды через котел 4,0 либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Водогрейный котел 4,0 МВт (КВм-3,44 ТЛПХ/ТЛЗМ). Техническая характеристика.

Обозначение котла в соответствии с ГОСТ 30735-2001 - Котел КВм-4,0 КБ, Котел КВм-4,0 ШП, Котел КВм-4,0 ТШПМ, Котел-4,0 ТЛЗМ.

Выполняем проекты реконструкции котельных.

Купить водогрейный котел 4,0

Для того что бы купить водогрейный котел 4,0 вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либ оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
