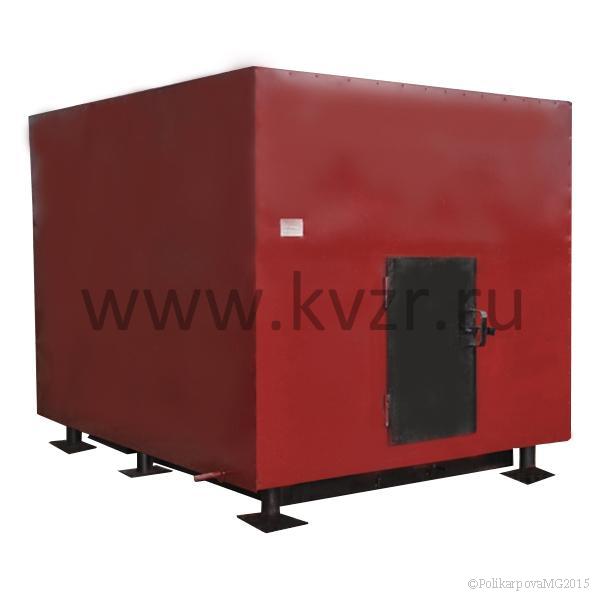

Водогрейный котел 1 МВт

Особенности водогрейного котла 1 МВт

• КПД свыше 80 %, минимальный расход топлива;
• компактные размеры;
• быстрый выход на номинальную мощность - 2-4 часа;
• запас по мощности 15 %, сверх номинальной;
• минимальные требования к качеству питательной воды;
• удобные люки для очистки поверхностей нагрева;
• заводская гарантия 2 отопительных сезона.

Водогрейный котел 1 МВт твердотопливный имеет систему движения теплоносителя, исключающий образование застойных зон, перегрев поверхностей нагрева, обеспечивают хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Газоплотная теплоизоляция котла 1 МВт гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает мех и хим недожог. Водогрейный котел 1 МВт промышленный с развитой обширной конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Водогрейный котел 1 МВт отопительный твердотопливный изначально разработан с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.

Обозначение котла в соответствии с ГОСТ 30735-2001 - Котел КВр-1,0 К, Котел КВр-1,16 КБ.

Устройство водогрейного котла 1 МВт

Водогрейный котел 1 МВт промышленный мощностью 1000 КВт (0.86 Гкал), предназначен для получения горячей воды номинальной температурой на выходе из котла 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления и воды.

Водогрейный котел 1 МВт твердотопливный выполнен моноблоком – блок котла и ручная топка (колосники чугунные или РВР). Блок водогрейного котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют П-образную сомкнутую сборку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм и выполнена газоплотной путем плавникового оребрения.

Конвективная поверхность нагрева состоит из пакетов, выполненных из труб Ø 57x3,5 мм, для увеличения теплообмена, трубы пакетов расположены в шахматном порядке. Газы в конвективных пакетах делают два хода и выходят через газоход в верхней части задней стенки котла. В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока изоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены люки.

Под решеткой котельный блок имеет воздушный короб с лючком для очистки короба от золошлаковых отложений. Короб служит для распределения воздушного потока, подаваемого вентилятором. В нижней части конвективной части находится зольный бункер с лючком для очистки его от золы. Топливо забрасывают равномерным слоем на колосники или РВР через загрузочное окно, закрывающимся топочной дверцей. В котле с колосниковой решеткой зола проваливается через отверстия в колосниках в воздушный короб, в котлах с топкой РВР выгруз шлака также производят через топочную дверцу.

В случае необходимости сжигания резервного топлива дров, в базовой модели котла 1 МВт устанавливается вторая топочная дверь.

Комплект поставки водогрейный котел 1 МВт

Водогрейный котел 1 МВт промышленный поставляется готовым блоком в обшивке с чугунной топочной дверкой, с зольником и комплектом колосников, либо топкой РВР. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

По запросу поставляется комплект обязательной арматуры, КИП и ДВ: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того отопительные котлы 1 МВт могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).

Дополнительная комплектация водогрейный котел 1 МВт

Автоматика водогрейного котла - подбирается по техзаданию.

Водогрейный котел 1 МВт твердотопливный работает с ДН 6,3 с дв. 5,5/1500 при сжигании каменного и дымососом ДН 8 с дв. 15/1500 при сжигании бурого угля. При установке дымососа на группу котлов, дымосос подбирается индивидуально согласно опросному листу.

При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 1,1 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15/1500.

Для обеспечения циркуляции воды через котел 1 МВт, либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.

Дымовая труба - подбирается по техзаданию, на котел или группу котлов.

Транспортирование водогрейный котел 1 МВт

Осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию он-лайн.

Монтаж твердотопливного водогрейного котла 1 МВт

Водогрейный котел 1 МВт отопительный поставляется единым блоком максимальной заводской готовности. Котел устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Далее котел подсоединяется по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход.

Водогрейный котел 1 МВт с ручной топкой. Схема водогрейного котла

Купить водогрейный котел 1 МВт

Для того что бы купить водогрейный котел 1 МВт отопительный вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Выполняем проекты реконструкции котельных

Цена от 30 тысяч рублей. В стоимость входят - выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
